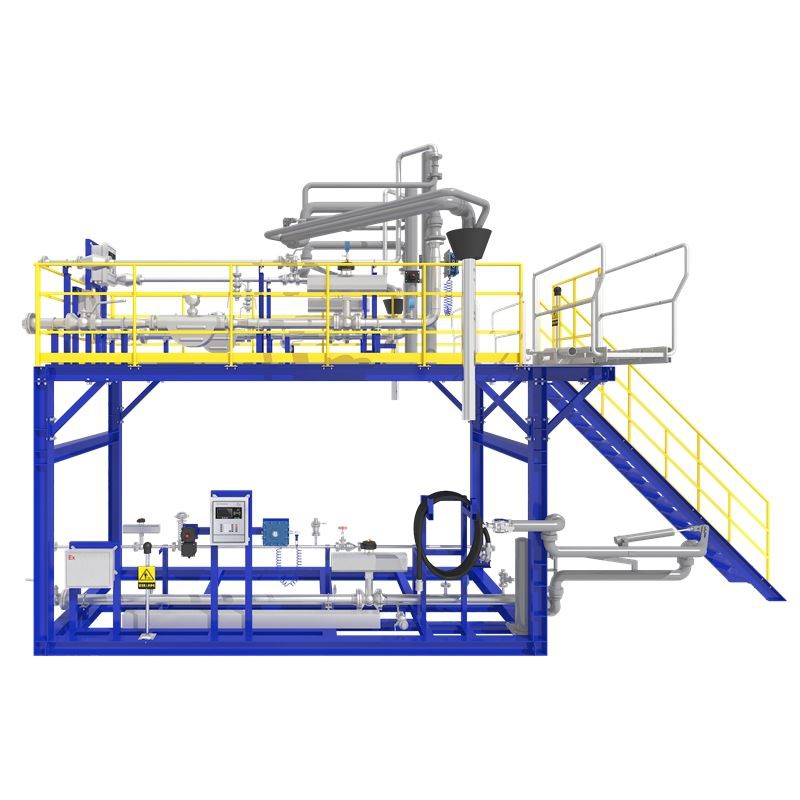

Trzypunktowy sprzęt do próbkowania zamontowany na zbiorniku

Trzypunktowy sprzęt do próbkowania zamontowany na poślizgu służy do wymiany tradycyjnego ręcznego sprzętu do próbkowania, aby spełnić nowe wymagania dotyczące zmniejszania intensywności pracy i błędów ludzkich oraz realizacji automatycznego wykrywania i rejestrowania online.

Zaleca się użycie podwójnego, użytkownika) do kontrolowania jego otwierania i zamykania, które można podłączyć do jednego do trzech rurociągów w celu pobierania cykli próbkowania i operacji próbkowania; Drugi kołnierz interfejsu ekstrakcji oleju dolnego jest połączony z dolnym rurociągiem ekstrakcji oleju (ta funkcja jest opcjonalna, to samo poniżej).

Struktura i zasada pracy

1. Sprzęt jest modułowo zaprojektowany zgodnie z trzema funkcjami krążenia i próbkowania, ekstrakcją oleju dolnego i wykrywania gęstości. Każdy funkcjonalny moduł strukturalny jest wybierany w razie potrzeby, aby zrealizować modułową produkcję funkcji i struktur sprzętu.

2. Sprzęt jako całość przyjmuje strukturę szafki z zamkniętą ramą, wykonaną ze wszystkich materiałów ze stali nierdzewnej, a wnętrze opiera się na dojrzałej kompaktowej strukturze i ergonomicznych metodach projektowania podobnego sprzętu zagranicznego.

3. Dolna pompa przeponowa oleju i silnik odporny na eksplozję, pompa membrana z próbkowaniem, a silnik odporny na eksplozję, podłączony do wybuchu zawór elektromagnesu i itp. W przypadku gęstości internetowej, zawór kontroli huśtawki itp. DN15 Electric Electric Trójdrożny zawór kulkowy, 1L zbiornik przemieszczenia, złącze do gniazda próbkowania itp. Są zainstalowane na środku, a pola sterowania zasilaczem odpornym na eksplozję jest ułożone po lewej stronie w celu łatwego konserwacji i okablowania; Góra to górnicze z natury bezpieczne odporne na eksplozję interfejsu ludzkiego interfejsu HMI odpornego na eksplozję ekran dotykowy.
4. Silne połączenie zasilania przyjmuje DII BT 4 odporną na eksplozję skrzynkę sterowania zasilaniem, system sterowania PLC i zasilanie prądu stałego są zamknięte w szafce, a linie zasilania i sygnałów każdego komponentu sterowania i wykonywania są podłączone przez rurki zwinięte odporne na eksplozję. System sterowania może modyfikować program sterowania i format raportu zgodnie z indywidualnymi potrzebami użytkownika.

5. Po tym, jak wodoodporna pokrywka górna stal nierdzewna u góry wyposażenia jest odwrócona do tyłu, napędza odporną na eksplozję ekran dotykowy, aby podnieść i zablokować pod kątem 45 stopni z górną płytą, co jest wygodne do wizualnej interaktywnej operacji dotykowej i realizuje ręczne lub automatyczne sterowanie systemem systemu.

Or Górna górna górna powierzchnia jest wyposażona w elektrostatyczny przycisk uwalniania.

7. Otwórz dolne drzwi szafki po prawej stronie, przez uszczelkę twarzy końcowego O-ring, interfejs próbkowania z gwintowanym połączeniem można uszczelnić i wkręcić do pojemnika próbkowania, aby zaspokoić potrzeby przyjmowania i umieszczania różnych butelek próbkowania o maksymalnej objętości 2,5 litra.

8. Otwórz drzwi zawiasu podwójnie po lewej stronie sprzętu, aby obsługiwać przełącznik zasilania w odpornej na eksplozję szafce sterowniczej.
9. Otwórz drzwi zawiasowe za sprzętem, aby odczytać temperaturę i gęstość oleju online, lub przeczytaj odpowiednie informacje o gęstości przez ekran dotykowy na górze.

10. Operuj ekran dotykowy. W trybie automatycznym próbkowania procesy krążenia górnego, środkowego i dolnego i próbkowania są automatycznie kontrolowane przez system komputerowy. Operacja jednego dotyku zdaje sobie sprawę z trzech stanów roboczych: górnego krążenia i pobierania próbek, środkowego krążenia i próbkowania oraz dolnej krążenia i próbkowania (oprogramowanie może rozszerzyć jednolitą funkcję próbkowania). Oznacza to, że górne, środkowe i dolne trzy butelki pobierania próbek są umieszczane raz (jednolite pobieranie próbek wymaga tylko razu razplowanie butelki próbkowania), a status pracy jest zgłaszany przy pomocy głosowej.

11. Operuj ekran dotykowy. W trybie roboczym ręcznego próbkowania ustaw wymagane stany robocze, takie jak krążenie górne, środkowe i dolne, pobieranie próbek górnych, środkowych i dolnych oraz ekstrakcja oleju dolnego osobno. W tym trybie roboczym, jeśli zawór elektryczny nie powiedzie się, odpowiedni zawór elektryczny można obsługiwać ręcznie w celu zebrania wymaganej objętości próbek próbkowania w testamencie, aby zaspokoić specjalne potrzeby próbkowania w sytuacjach awaryjnych.
12. Krążenie (DN15) i próbkowanie elektrycznej pompy przepony oraz (DN50) dolnej ekstrakcji elektrycznej pompy przepony oleju są kontrolowane przez system sterowania w dwóch trybach cyrkulacji i pobierania próbek oraz ekstrakcji oleju dolnego w celu uzyskania wymaganych mniejszych i większych prędkości przepływu.

Parametr produktu

1. Środowisko pracy: temperatura -20 stopień -50}, wilgotność - nie więcej niż 80%

2. Medium robocze: Kerosene Aviation (RP -3)

3. Ciśnienie robocze: głowica pompy olejowej 40 m

4. Przepływ roboczy: krążący przepływ pompy oleju próbkowania - 0. 768m³/h (12,8 l/min) Dolna wydobycie oleju pompa olejowa przepływ - 9. 72 m3/h (162l/min)

5. Objętość zbiornika przemieszczenia: 0. 75 litrów

6. Dokładność pompy wlotowej pompy dolnej Dokładność Filtr Filtr: 40um

7. Działający zasilacz: napięcie - 380 v/50Hz Power - 1. 5KW (tylko funkcja krążenia i próbkowania) - 4 kW (obieg i próbkowanie + dolna funkcja ekstrakcji oleju)

8. Miernik gęstości (opcjonalny) Zakres: 0. 5-2. 5G/cc

9. Miernik gęstości (opcjonalnie) Dokładność: ± 0. 001G/cc

10. Waga maszyny: około 300 kg (tylko funkcja krążenia i próbkowania), około 340 kg (funkcja krążenia i próbkowania + funkcja ekstrakcji oleju dolnego)

Funkcja produktu

1. Sprzęt może dokładnie kontrolować czas działania cyklu pobierania próbek pompy olejowej i uzyskać ilościową objętość oleju z krążenia próbkowania odpowiednio warstw górnych, środkowych i dolnych; Sprzęt może dokładnie kontrolować czas otwierania i zamknięcia zaworu elektromagnesu próbkowania i automatycznie uzyskać wymaganą objętość próbek próbkowania. W szczególnych przypadkach zastawek elektromagnesu próbkowania sprzętu można również kontrolować ręcznie w celu uzyskania próbek próbkowania o różnych objętościach.
2. Sprzęt może dokładnie kontrolować czas działania pompy olejowej, aby zrealizować wydobycie dolnego oleju zbiornika inspekcyjnego zbiornika oleju (ta funkcja jest opcjonalna, to samo poniżej).
3. Sprzęt może mierzyć i wyświetlać gęstość i temperaturę próbkowanego oleju online do analizy oleju zbiornika olejowego (ta funkcja jest opcjonalna, to samo poniżej).
4. Sprzęt ma charakterystykę zasady pracy zgodnie z najnowszymi krajowymi standardami, niezawodną wydajnością, prostą próbkowaniem, łatwą obserwacją, wysoką dokładnością kontroli, silną rozszerzenie funkcjonalne (takie jak rozszerzająca się górna próbka, próbka dolna, jednolita próbka wielopunktowa próbkowania) itp. Jest to montowany w płomie, że trzypunktowy pobieranie próbek specjalnego sprzętu do pionowego zbiornika oleju pionowego.

FAQ

1. Sprzęt powinien być podłączony do odpornych na eksplozję okablowania elektrycznego zgodnie z wymaganiami ExdiiBt4, a sprzęt powinien być niezawodnie uziemiony elektrycznością statyczną, a rezystancja uziemienia nie powinna być większa niż 4Ω;

2. Po pobieraniu próbek dysza próbkowania należy zablokować wtyczką, aby zapobiec zanieczyszczeniu;

3. Ilościowa operacja krążenia jest kontrolowana przez czas pracy pompy, skalibrowany w fabryce i może być skorygowany przez układ sterujący;

4. Przed obsługą sprzętu i pobierania próbek statyczny przycisk zwalniający energię elektryczną należy użyć do uziemienia sprzętu i kubka próbkowania itp., Aby wyeliminować statyczną elektryczność na korpusie operatora;

5. Odporna na eksplozję skrzynka sterująca elektryczna i obwód sprzętu muszą być utrzymywane przez profesjonalistów;

6. Operacje próbkowania powinny być przeprowadzane ściśle zgodnie z wymogami niniejszej instrukcji.
